AirTACリニアガイド：世界基準の精密性と安定性
自動車、半導体、医療機器、FA（ファクトリーオートメーション）など、世界の様々な産業で採用されているAirTACのリニアガイド。その高い精度と信頼性は、グローバルスタンダードとして広く認められています。精密な動きが求められる用途で、その性能を最大限に発揮し、お客様の生産性向上に貢献します。大竹鋼機は、AirTACの日本で最初の正規代理店の知識・経験をもとに、お客様のニーズに合わせて最適なAirTACリニアガイドをご提案させていただきます。
AirTAC社のリニアガイドとは
AirTACは、自動化コンポーネントのリーディンググローバルサプライヤーとして、世界90カ国以上で幅広い産業のお客様に製品を提供しています。高い内製化率（95%）を誇るAirTACの工場では、厳格な品質管理体制のもと、精密かつ信頼性の高い製品を実現。リニアガイドをはじめとする製品群は、その高性能と安定性で、世界中の自動化システムの効率化に貢献しています。
高品質リニアガイドを低価格で提供できる理由
一貫生産・自動化組立によるコストを大幅削減
リニアガイドの主要部品の95%を自社内で製造しています。この高い内製化率により、外部への依存を減らし、徹底した品質管理と効率的な生産体制を構築。結果として大幅なコスト削減を可能にしています。高品質なAirTACリニアガイドを、より競争力のある価格でご提供することで、お客様のコスト削減と生産性向上に貢献いたします。
「設計の標準化」によるコストカット
AirTACのリニアガイドは、独自の特殊仕様を極力排除し、汎用性の高い「世界標準寸法」への準拠に特化しています。
過剰な装飾や専用部品を排し、駆動機器の本質である「精度・剛性・耐久性」のみを追求。徹底した共通設計により、主要部品の圧倒的な量産効果を実現しました。
国内主要メーカーの設計標準に準拠した、高い汎用性
装置の設計やメンテナンスにおいて、リニアガイドの「長納期」や「コスト高」、あるいは「特定メーカーへの依存」にお悩みではありませんか？
AirTAC製のリニアガイドは、多くの産業機械で採用されている世界標準寸法および、国内主要メーカーの取付寸法に準拠して設計されています。そのため、現在お使いのリニアガイドから設計変更の手間を最小限に抑え、スムーズに代替検討を行うことが可能です。
AirTAC リニアガイドの特徴
高硬度な軌道面による優れた耐久性
AirTACのリニアガイドは、HRC58～62の高硬度レールにより、繰り返し荷重や高速運動による摩耗を抑制し、高い精度と安定した性能を長く維持することで装置のメンテナンス頻度を低減。これにより、精密・重荷重環境でも安心してお使いいただけます。
自動化による全数値検査ラインで品質を保証
AirTACのリニアガイドは、自動化された全数値検査ラインを導入しています。これにより、製品一つひとつを厳密にチェックし、高い信頼性と均一な品質を提供しています。お客様の装置が予期せぬトラブルを防ぎ、長期にわたって安定して稼働できるよう、しっかりサポートします。
サブゼロ処理を全シリーズに標準対応
AirTACのリニアガイドは、全シリーズでサブゼロ処理を標準採用しています。この極低温処理により、経年変化による寸法変形を極限まで抑制。これにより、お客様の装置は長期にわたり高い精度を維持でき、過酷な環境下でも安心して安定稼働していただけます。
三面同時研磨により高精度を実現
独自の三面同時研磨により、基準となる3面を同時に精密研磨。製造誤差を極限まで抑え、極めて高い平行度と安定した精度を実現します。これにより、お客様の装置における精密な位置決めや、滑らかな動作を可能にします。
リニアガイド シリーズ別比較表
AirTACのリニアガイドは、スタンダードなLSHシリーズをはじめ、省スペース化に貢献する低床タイプやミニチュアタイプなど、多彩なラインナップを取り揃えております。お客様の装置設計や使用環境に合わせて最適な製品をスムーズにお選びいただけるよう、各シリーズの特徴や主要スペックを比較表にまとめました。機種選定の目安としてぜひご活用ください。
※一部製品は自己潤滑タイプもございます。
リニアガイドの型番をお伝えいただくだけで、相当品をスピード選定いたします
他社製品からの乗り換えを検討する際、「図面を引き直すのが面倒」「互換性の確認に時間がかかる」といったお悩みはありませんか？
弊社では、現在お使いのメーカー名と型番をお知らせいただくだけで、最適なリニアガイドの相当品を選定し、お見積りとともに回答いたします。面倒な互換性の照合作業はすべて大竹鋼機にお任せください。
AirTACリニアガイドの技術仕様

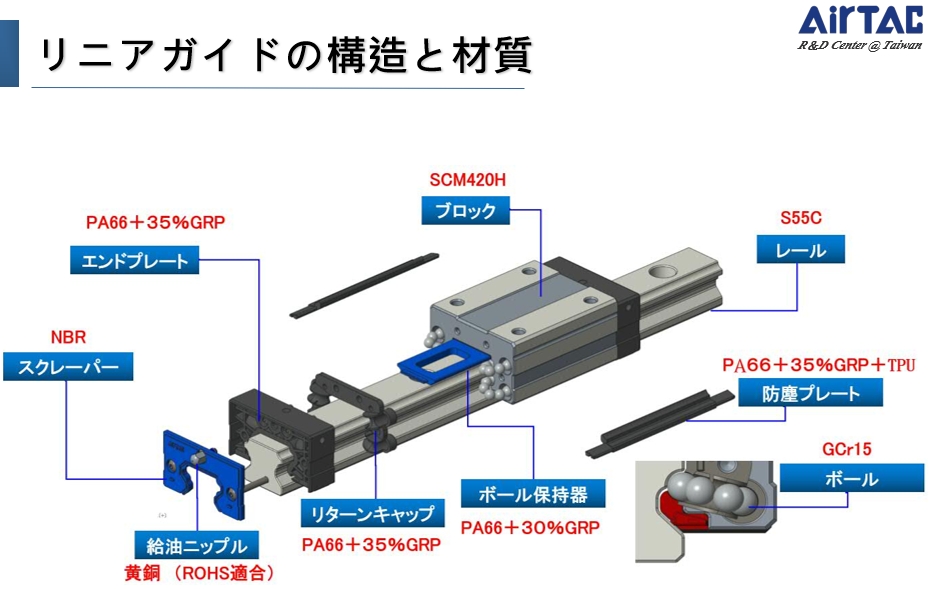

AirTACリニアガイドは、用途や求められる性能に合わせて様々なシリーズをご用意しており、それぞれ異なる技術仕様を持っています。LSHスタンダードタイプを例にご紹介すると、精密な動作を実現するために、主に以下の部品で構成されています。これらの精密な部品の組み合わせにより、LSHスタンダードタイプは高い精度と耐久性を実現しています。
※他のシリーズの技術仕様については、各製品ページをご覧いただくか、お気軽にお問い合わせください。
リニアガイド寸法仕様表
レールの幅、ブロックの取り付け寸法、そして動定格荷重や静定格荷重といった重要な詳細情報を記載しています。この仕様表を元に、お客様の設計要件に合致する製品を正確かつ迅速に選定いただけます。仕様のLSHシリーズは、優れた耐久性と安定した走行性能で、長期間にわたる高精度な動作を実現しています。
その他のミニチュアシリーズ、LRMシリーズ等の詳細な情報や仕様につきましては、詳細ページまたは製品カタログからご確認いただけます。最適なリニアシステムの選定についてご不明な点がございましたら、いつでもお気軽にご相談ください。
※他のシリーズの技術仕様については、各製品ページをご覧いただくか、お気軽にお問い合わせください。
リニアガイドのシリーズについて
大竹鋼機では、お客様の多様なニーズにお応えするため、様々な特性を持つリニアガイドのシリーズを取り揃えております。用途、精度、負荷容量など、ご要望に応じて最適な製品をご提案いたします。
LSHシリーズ：リニアガイド（スタンダードタイプ）
スタンダードタイプは、高い精度と耐久性、様々なサイズや仕様を取り揃えていることが特徴的なリニアガイドです。お客様のニーズに合わせてた選択が可能です。LGCシリーズはクロスローラーを採用した高精度なリニアガイドです。高速・高精度な直線運動が必要な産業機械に最適なリニアガイドです。
LSDシリーズ（リニアガイド低床タイプ）
レール高さが低いため、装置の薄型化や、狭いスペースへの設置に最適なリニアガイドです。
LRMシリーズ(リニアガイド)
LRMシリーズはミニチュアタイプの高精度リニアガイドです。小型のFA機器・医療機器・計測機器などに最適なリニアガイドです。レール高さが低いため、装置の薄型化や、狭いスペースへの設置に最適なリニアガイドです。
LGCシリーズ(クロスローラー式スライドウェイ)
LGCシリーズはクロスローラーを採用した高精度なリニアガイドです。高速・高精度な直線運動が必要な産業機械に最適なリニアガイドです。
リニアガイドの対応事例
これまでに対応したリニアガイドに関する対応事例を掲載しております。お客様の課題に対してどのような提案を行ったのか詳細にご紹介しております。
-
- AirTAC
- リニアガイド
コスト削減を目的としたリニアガイドの交換対応
リニアガイドを使用しているセットメーカー様から、「コスト削減のためにAirTAC製品のリニアガイドを試してみたい」とのご相談をいただきました
防塵テスト
粉じんが多い環境下において使用するリニアガイドの為に、高防塵仕様のアクセサリをご用意しております。
テスト項目
| テスト項目 | 木屑 | 鉄屑 | 砂利 |
|---|---|---|---|
| 走行距離 | 500km | 500km | 500km |
測定設備
AirTACは業界初のテスター（例図一）を採用。実際の作業現場に近い状況を再現でき、360°視界が無く、全方向から粉塵が降りかかるようになっています（例図二）。ダストテスターは様々な使用場面を再現でき、木屑、鉄屑、砂利を用いた厳しいテストを経て、ブロックごとの品質と防塵効果を保証しています。
測定結果
図三及び、図四から分かることは、ダスター試験を経た結果、わずかに粉塵がブロック内部に入り込んでいるが、ブロックの草稿はスムーズ、且つ鋼球表面は滑らかで、ブロックの草稿に何ら影響がなかったということがわかります。
※AirTAC実験室による測定結果になります。
高度な試験設備と検証体制
防塵テスト以外にも、様々なテストを実施し、リニアガイドの総合性能を計測しています。
・走り平行度
・モーメント
・摩擦力
・材質分析
・デシベル試験、低騒音
・条件荷重1/2C50での寿命テスト
リニアガイドのことなら、
まずは大竹鋼機にご相談ください
日本で最初の正規代理店としての信頼と実績
大竹鋼機は、日本で初めてAirTACの正規代理店として、長年にわたり日本の産業界にAirTACのリニアガイドをはじめとする高品質な製品をお届けしてまいりました。初めてAirTAC製品を導入されるお客様も、安心して大竹鋼機にお任せください。
豊富なラインナップと安定供給
世界中で信頼されるAirTAC社製リニアガイドを幅広く取り揃えています。ミニチュアシリーズから標準サイズまで、お客様の多様なニーズに対応する充実したラインナップをご提供いたします。AirTAC社との強固な連携により、必要なリニアガイドを計画的に、安定して供給し、貴社の生産計画を強力にサポートします。
リニアガイドのご希望納期に極力お応えします
リニアガイドの「今すぐ欲しい」に最大限お応えするため、当社は主要規格品を豊富に在庫し迅速な出荷を徹底しています。ご要望納期がタイトな場合も、AirTAC社や物流部門と連携し、お客様のご要望納期に極力お応えできるよう全力を尽くします。「間に合わない」と諦める前に、まずはご相談ください。
導入後も安心、万全のサポート体制
大竹鋼機では、製品を導入いただいた後も、お客様が安心してAirTACリニアガイドをご利用いただけるよう、万全のサポート体制を整えております。技術的なご質問はもちろん、運用に関するご相談など、お気軽にお問い合わせください。
リニアガイドに関するよくあるご質問
- リニアガイド各部の材質を教えてください。
- リニアガイドの寿命計算は出来ますか？
- 可能です。
AirTAC リニアガイド寿命理論計算
- リニアガイドの最高使用温度は？
- 80℃です。
- 総ボールタイプの場合、ブロックを取り外した際にボールが脱落しますか？
- ボール保持器が標準対応ですので、脱落しません。
- 対応しているレールサイズを教えてください。
- シリーズによって違いますが、#5～#45まで対応しています。
- レールの最長長さを教えてください。
- 1本ものの場合、最長約4m 継ぎ仕様にて更に長いサイズにも対応可能です。
- ブロックのみの交換は可能ですか？
- 可能です。
